看到运维群里的小伙伴都在研究k8s,而且在国内这方面的安全资料非常的少,所以才有了我这篇文章。
所以接触k8s以来也就一个星期时间,把大部分概念简单的理解下就去复现各种关于k8s安全相关的问题。

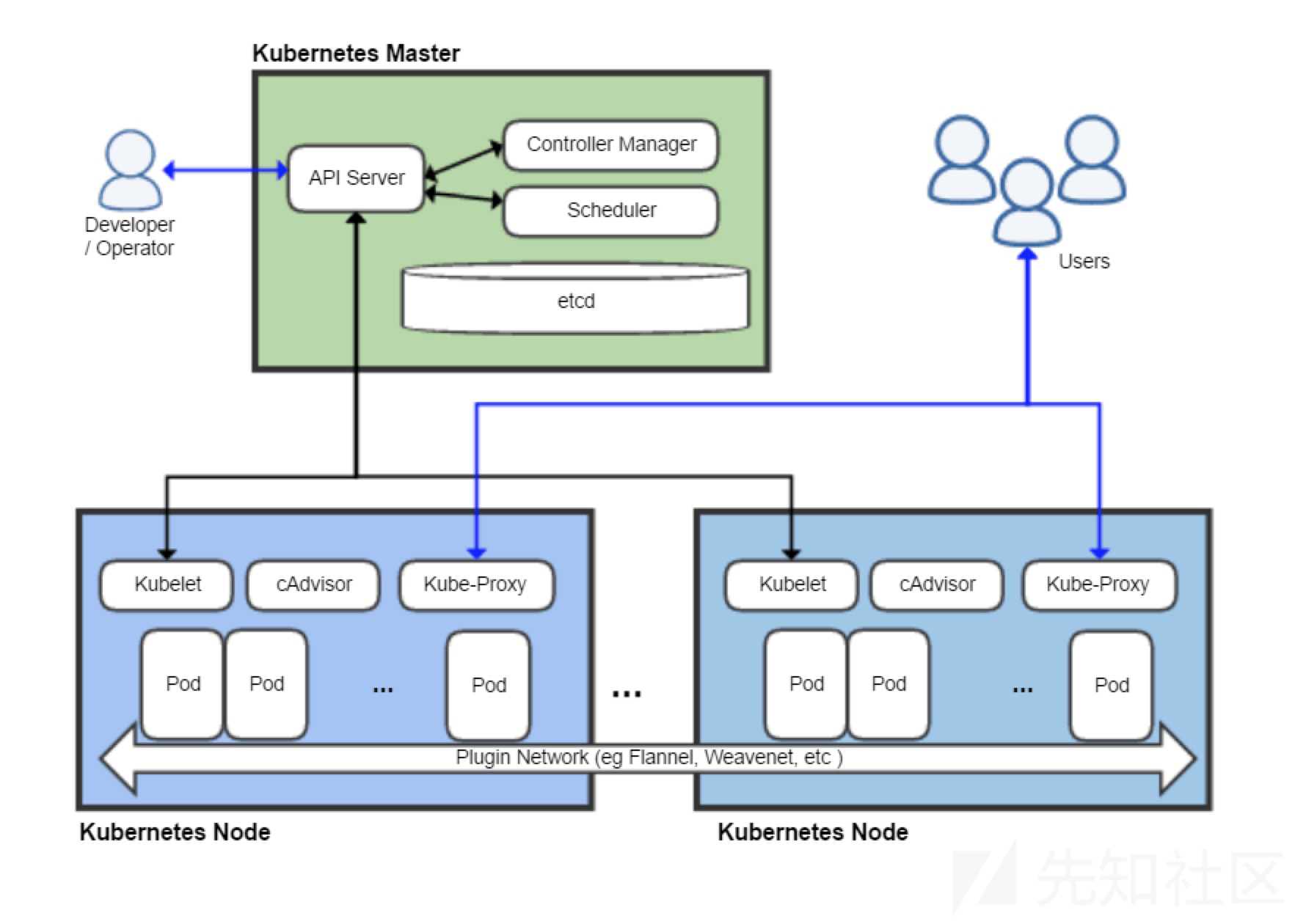

Kubernetes架构

Kubernetes Cluster
是Master的大脑,运行着的Daemon服务包括kube-apiserver、kube-scheduler、kube-controller-manager、etcd、Pod网络(flannel)
Master组件
API Server
提供HTTP/HTTPS RESTful API,是Cluster前端接口,各种客户端工具以及Kubernetes其他组件可以通过它管理Cluster的各种资源。
它提供了对集群各种资源访问和控制的REST API,管理员可以通过kubectl或者第三方客户端生成HTTP请求,发送给API Server。或者是集群内部的服务通过API Server对集群进行控制操作(比如dashborad)。
集群内部的各种资源,如Pod、Node会定期给API Server发送自身的状态数据。而Master中的Controller Manager和Scheduler也是通过API Server与etcd进行交互,将系统的状态存入etcd数据库或者从etcd中读出系统状态。
Scheduler
Scheduler负责决定将Pod放在哪个Node上。会对各个节点的负载、性能、数据考虑最优的Node。
Controller Manager
负责管理Cluster资源,保证资源处于预期状态。Controller Manager由多种controller组成:replication controller、endpoints controller、namespace controller、service accounts controller等。
不同的controller管理不同的资源。
etcd
etcd保存Cluster配置信息和各种资源的状态信息。当数据发生变化时,etcd会快速通知Kubernetes相关组件。
Pod网络
Pod要能够相互通信,Cluster必须部署Pod网络,flannel是其中之一。
Node组件
Node节点
Node运行组件有:kubelet、kube-proxy、Pod网络(flannel)
kubelet
kubelet是Node的agent,Scheduler会将Pod配置信息发送给该节点的kubelet,kubelet根据这些信息创建和运行容器,并向Master报告运行状态。
kube-proxy
每个Node运行kube-proxy服务,负责将访问service的TCP/UDP数据流转发到后端的容器。如果有多个副本会实现负载均衡。
Pod网络
Pod要能够相互通信,Cluster必须部署Pod网络,flannel是其中之一。
Master也是可以运行应用,同时也是一个Node节点。
几乎所有Kubernetes组件运行在Pod里。
kubectl get pod --all-namespaces -o wide
Kubernetes系统组件都被放到kube-system namespace中。
kubelet是唯一没有以容器形式运行在Kubernetes组件中,它在System服务运行。
一个例子,当执行:
kubectl run https-app --image=httpd --replicas=2
- kubectl 发送部署请示到API Server。
- API Server通知Controller Manager创建一个deployment资源。
- Scheduler执行调度任务,将两个副本Pod分发到node1、node2.
- node1和node2上的kubectl在各自的节点上创建并运行Pod。
Katacoda提供了在线学习平台,可以不用安装k8s就可以操作。

使用Ansible脚本安装K8S集群
https://github.com/gjmzj/kubeasz
这里我使用3台机器进行安装
IP |
节点 |
服务 |
192.168.4.110 |
master |
Deploy,master,lb1,etcd |
192.168.4.114 |
node1 |
etcd,node |
192.168.4.108 |
node2 |
etcd,node |
在三台机器上的准备工作:
yum install epel-replease
yum update
yum install python
Deploy节点安装和准备ansible
yum install -y python-pip git
pip install pip --upgrade -i http://mirrors.aliyun.com/pypi/simple/ --trusted-host mirrors.aliyun.com
pip install --no-cache-dir ansible -i http://mirrors.aliyun.com/pypi/simple/ --trusted-host mirrors.aliyun.com
生成ssh公私钥
ssh-keygen
复制到各机器上,包括本机
ssh-copy-id 192.168.4.110
ssh-copy-id 192.168.4.114
ssh-copy-id 192.168.4.108
#使用ssh连接测试
Deploy上编排k8s
git clone https://github.com/gjmzj/kubeasz.git
mkdir -p /etc/ansible
mv kubeasz/* /etc/ansible/
从百度云网盘下载二进制文件 https://pan.baidu.com/s/1c4RFaA#list/path=%2F
根据自己所需版本
tar zxvf k8s.1-11-2.tar.gz
mv bin/* /etc/ansible/bin/
配置集群参数
[root@master ~]# cd /etc/ansible/
[root@master ansible]# cp example/hosts.m-masters.example hosts
# 集群部署节点:一般为运行ansible 脚本的节点
[deploy]
192.168.4.110 NTP_ENABLED=no
# etcd集群请提供如下NODE_NAME,注意etcd集群必须是1,3,5,7...奇数个节点
[etcd]
192.168.4.110 NODE_NAME=etcd1
192.168.4.114 NODE_NAME=etcd2
192.168.4.108 NODE_NAME=etcd3
[kube-master]
192.168.4.110
192.168.4.107
[kube-node]
192.168.4.114
192.168.4.108
# 负载均衡(目前已支持多于2节点,一般2节点就够了) 安装 haproxy+keepalived
[lb]
192.168.4.107 LB_IF="ens33" LB_ROLE=backup
192.168.4.110 LB_IF="eno16777736" LB_ROLE=master
# 集群 MASTER IP即 LB节点VIP地址,为区别与默认apiserver端口,设置VIP监听的服务端口8443
# 公有云上请使用云负载均衡内网地址和监听端口
MASTER_IP="192.168.4.110"
KUBE_APISERVER="https://{{ MASTER_IP }}:8443"
# 集群basic auth 使用的用户名和密码
BASIC_AUTH_USER="admin"
BASIC_AUTH_PASS="test1234"
修改完hosts文件通过ansible all -m ping
测试
192.168.4.108 | SUCCESS => {
"changed": false,
"ping": "pong"
}
192.168.4.110 | SUCCESS => {
"changed": false,
"ping": "pong"
}
192.168.4.114 | SUCCESS => {
"changed": false,
"ping": "pong"
}
分步安装
01.创建证书和安装准备
ansible-playbook 01.prepare.yml
02.安装etcd集群
ansible-playbook 02.etcd.yml
03.安装docker
ansible-playbook 03.docker.yml
04.安装master节点
ansible-playbook 04.kube-master.yml

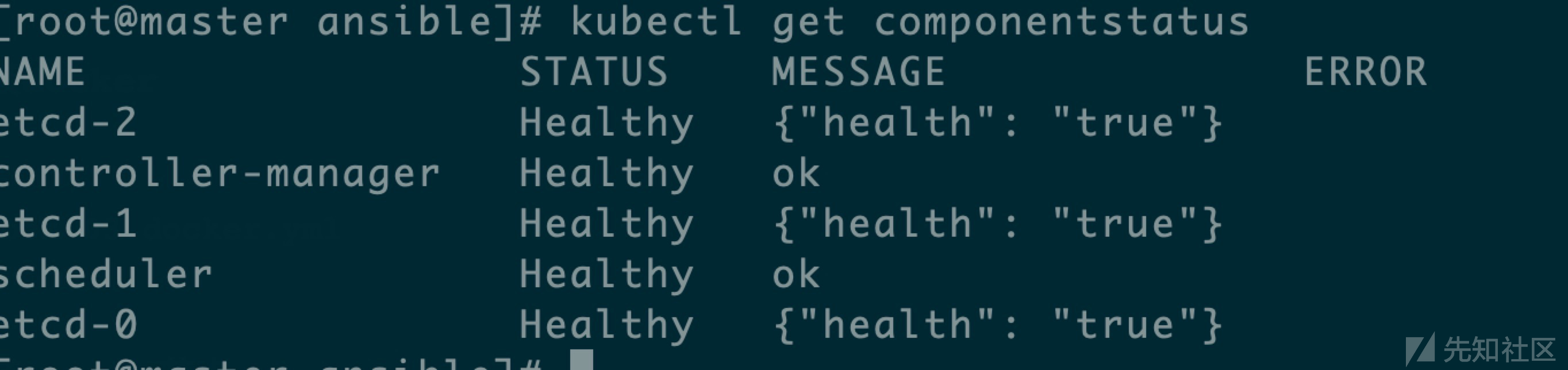

kubectl get componentstatus
//查看集群状态

05.安装node节点
ansible-playbook 05.kube-node.yml
查看node节点
kubectl get nodes
NAME STATUS ROLES AGE VERSION
192.168.4.108 Ready node 8h v1.11.6
192.168.4.110 Ready master 8h v1.11.6
192.168.4.114 Ready node 8h v1.11.6
06.部署集群网络
ansible-playbook 06.network.yml
查看kube-system namespace
上的pod
NAME READY STATUS RESTARTS AGE
coredns-695f96dcd5-86r5q 1/1 Running 0 8h
coredns-695f96dcd5-9q4fl 1/1 Running 0 3h
kube-flannel-ds-amd64-87jj7 1/1 Running 1 8h
kube-flannel-ds-amd64-9twqj 1/1 Running 2 8h
kube-flannel-ds-amd64-b4xbm 1/1 Running 1 8h
kubernetes-dashboard-68bf55748d-2bvmx 1/1 Running 0 8h
metrics-server-75df6ff86f-tvp8t 1/1 Running 0 8h
07.安装集群插件(dns、dashboard)
ansible-playbook 07.cluster-addon.yml
查看kube-system namespace
下的服务:
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
kube-dns ClusterIP 10.68.0.2 <none> 53/UDP,53/TCP,9153/TCP 8h
kubernetes-dashboard NodePort 10.68.122.176 <none> 443:32064/TCP 8h
metrics-server ClusterIP 10.68.248.178 <none> 443/TCP 8h
查看node/pod使用资源情况:
kubectl top node
kubectl top pod --all-namespaces

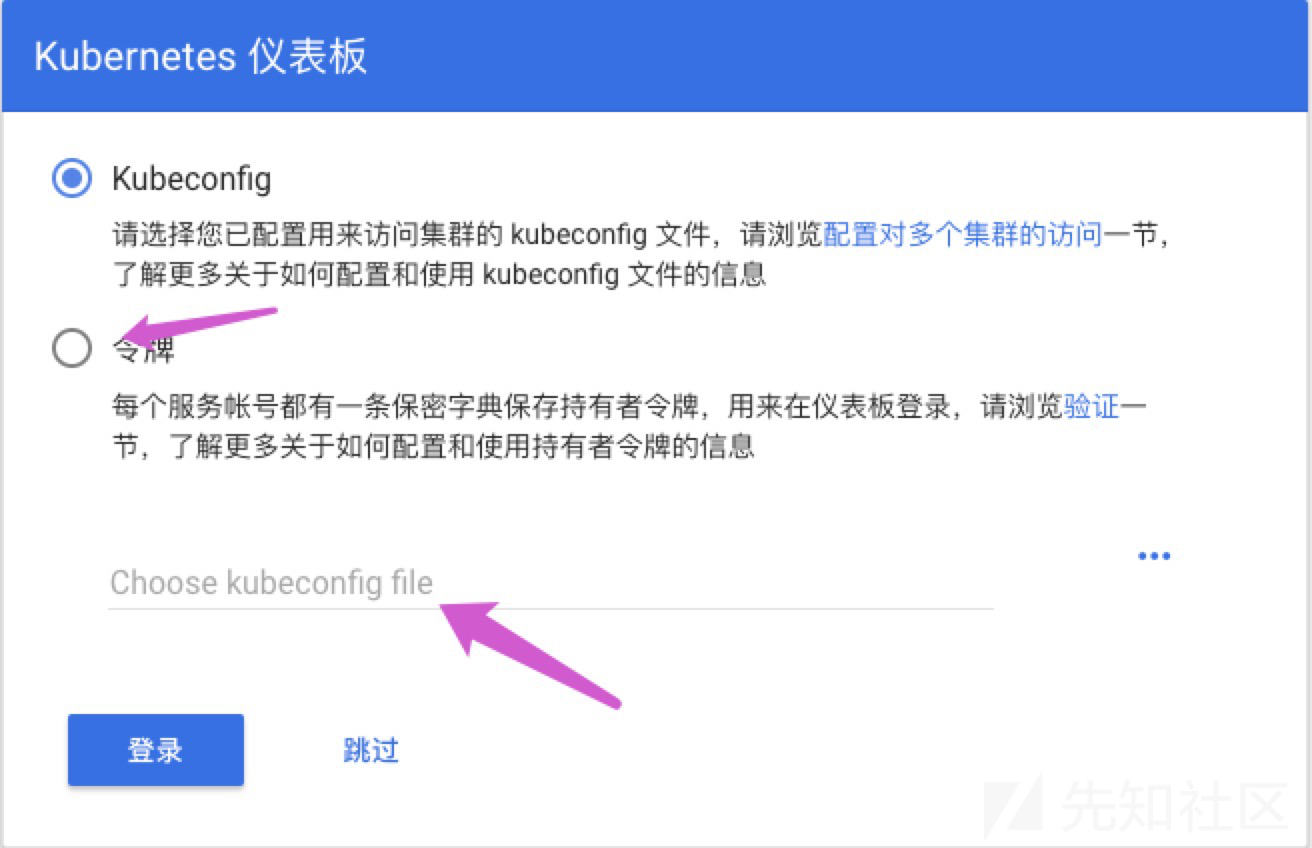

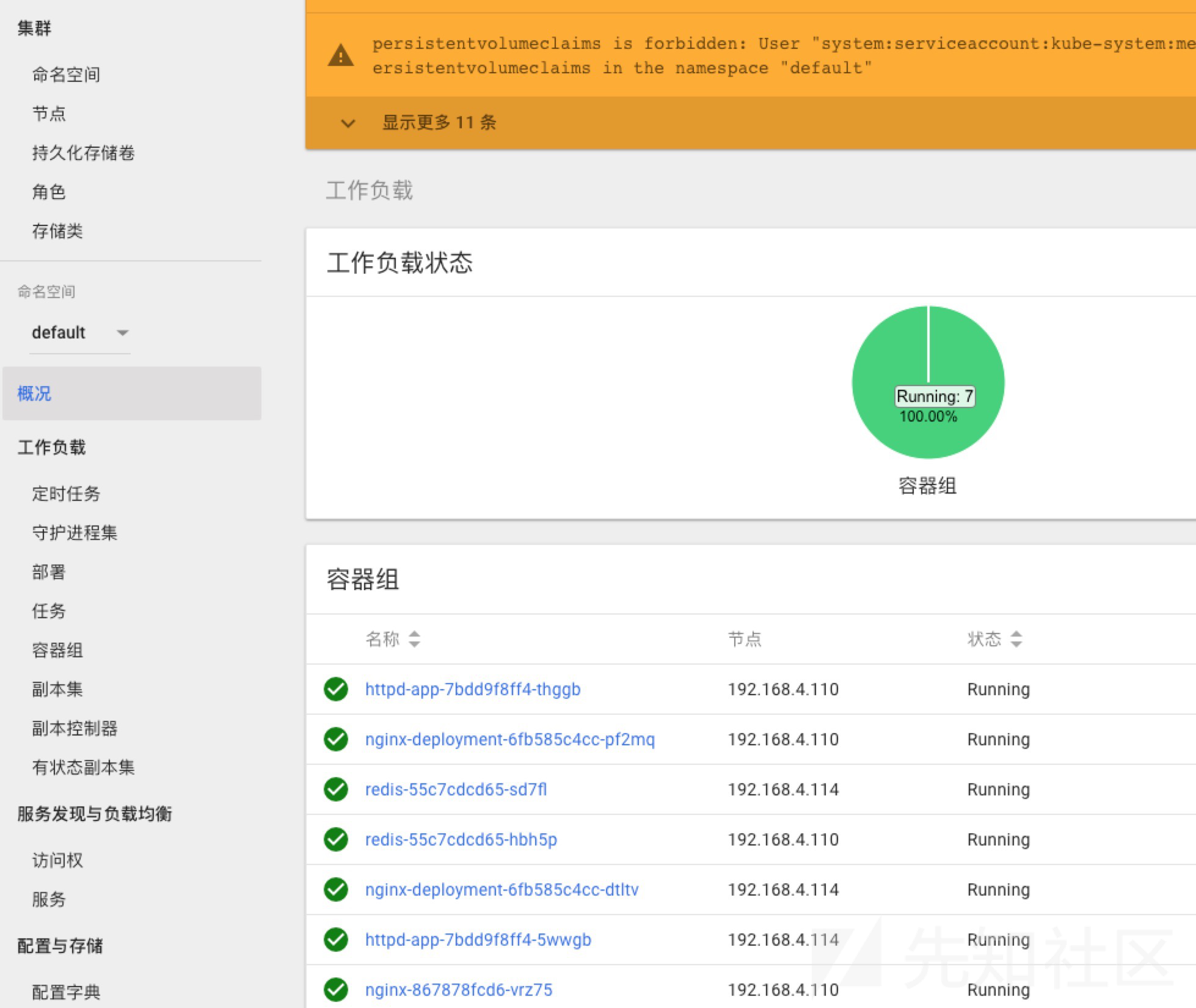

访问dashboard

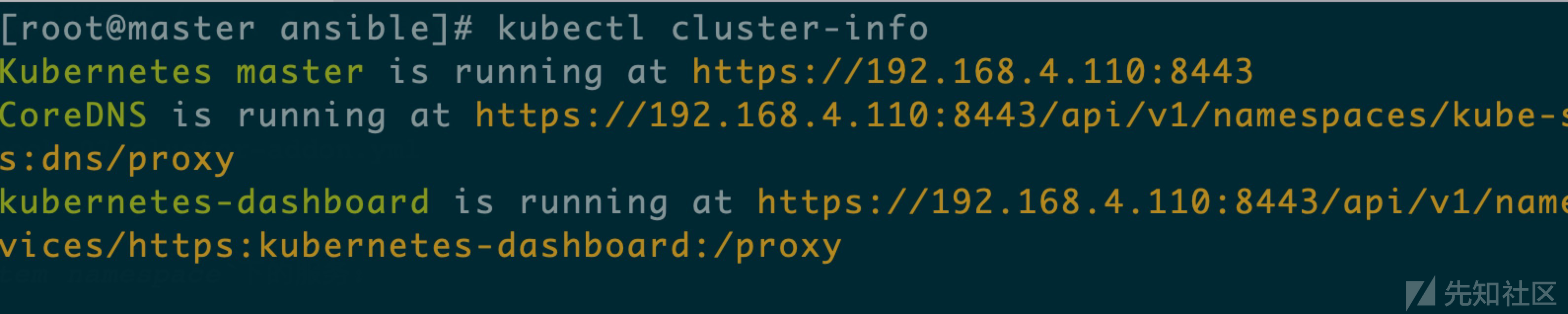

查看集群信息:
kubectl cluster-info

登录密码就是我们前面安装设置的。

拿到登录token
kubectl -n kube-system describe secret $(kubectl -n kube-system get secret | grep admin-user | awk '{print $1}')
